R51自進式中空錨桿

>產品介紹

R51自進式中空錨桿指桿體外徑為51mm的自鉆式錨桿，常見搭配鉆頭、連接套用于隧道及地下工程中作為超前管棚支護。如果您遇到軟弱破碎圍巖隧道支護工程，或是力值要求較高的基坑、邊坡支護工程，可以聯系我們?yōu)槟峁㏑51自進式中空錨桿全流程解決方案。

R51自鉆式管棚可以替代普通60*6、76*6、89*6鋼花管管棚，雖然自鉆式錨桿材料成本高于常規管棚，但是自進式中空錨桿無需拔出鉆桿，可以直接進行注漿，節省了人工和工期，綜合成本低，適用于隧道施工中不可預測的各種圍巖情況。

產品結構

>產品參數

中空錨桿體

圖例	型號	抗拉力( kN )	屈服( kN )	延伸率( % )	備注
	HER51L	550	450	8	可根據客戶需要加工成左旋或右旋螺紋
	HER51L1	660	540	8
	HER51N	800	630	8

鉆頭

圖例	類別	型號	外徑( mm )	適合地質條件
	十字全鋼鉆頭	HSR51/90	90	泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖
		HSR51/115	115
	十字合金鉆頭	HSR51/90	90	軟到中硬巖，例如：夾雜大卵石的礫石，裂隙發育的巖層，無筋混凝土
		HSR51/115	115
	泥鉆頭	HSR51/90	90	粘土、軟土、沙土、礫石，混合填土
	球齒全鋼鉆頭	HSR51/76	76	破碎地層、軟砂巖、石灰巖、礫石、軟巖層
		HSR51/115	115
	球齒合金鉆頭	HSR51/76	76	軟到中硬風化巖層、大卵石、碎石，如泥巖、片巖、火山巖等
		HSR51/115	115

螺母

圖例	類別	型號	對邊( mm )	長度( mm )	備注
	六方螺母	HER51-L70	75	70	與適配中空錨桿體達到等強
		HSR51-L70	75	70
	半球螺母	HER51-L70	75	70	與適配中空錨桿體達到等強
		HSR51-L70	75	70
		HSR51-L80	75	80

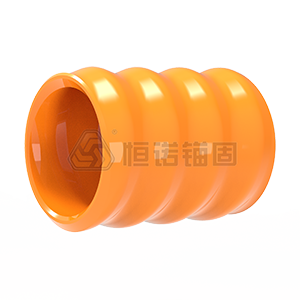

連接套

圖例	型號	外徑( mm )	長度( mm )	備注
	HER51-L140	63	140	與適配中空錨桿體達到等強
	HER51-L200	63	200

居中器

圖例	型號	外徑( mm )	長度( mm )
	HER51/91	91	30

墊板

圖例	類別	型號	邊長( mm )	厚度( mm )	備注
	平墊板	HER51-L200-T30	200	30	可根據客戶需求定制
	拱形墊板	HER51-L200-T10	200	10	可根據客戶需求定制

鉆頭適配器

圖例	型號	適配桿體	適配鉆頭	備注
	SSR51/T76	R51	T76	可實現中空錨桿體與較大螺紋直徑的鉆頭連接

其他相關配件

楔形體	旋轉注漿適配器	氣腿鑿巖機用釬尾套	液壓鑿巖機用釬尾套	潛孔沖擊錘用釬尾套

>產品優勢

1、施工成本：在同樣的施工環境下，R51自鉆式管棚可以實現一次鉆進支護，而鋼花管管棚施工需要進行鉆孔、清孔、支護等過程，還需要在鉆孔后取出鉆桿，人工送管。普通管棚不僅施工效率低、周期長，還增加人員及設備成本，R51自鉆式管棚減少了人員的配置，降低了施工成本。

2、施工效率：在同類圍巖隧道施工的情況下，R51自進式中空錨桿平均施工效率達到1.42 m/min，而普通管棚所使用的鋼花管施工效率僅有0.98 m/min。

3、整體效益：R51自進式中空錨桿材料費用要高于普通鋼花管約14%，施工過程中自進式管棚的施工費用要高出普通管棚約18%，但是施工進度也高出普通管棚約45%，在考慮到自進式管棚實際施工中多段錨桿、連接套等部件的安裝和連接情況，取40%。綜合評估材料、機械設備和施工進度，自進式管棚整體效益約提高22%。

4、力值性能：在實際工程中，R51自進式中空錨桿直徑小于鋼管30%左右，但是抗拉力和屈服強度均高于鋼花管，質量約減少2%～5%。

>應用領域

R51自進式中空錨桿主要應用在隧道及地下工程，可用于隧道管棚支護及系統支護等。
